■安装马达的步骤

　　客户自行安装伺服马达时，请按以下要领进行安装。伺服马达的尺寸多种多样，除指定的产品外，有些马达可能会无法连接法兰，因为，一定要使用您订货时指定的马达。

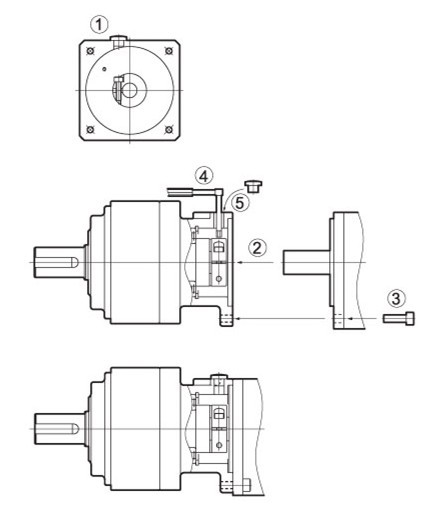

　　1、安装无键马达VRSF规格

　　①取下橡皮帽，转动输入轴，使螺栓头和橡皮帽的孔吻合。并请确认固定螺栓已松开。

　　②将马达轴平稳地插入输出轴(请确保不受阻塞地顺畅的插入)。请充分注意不要让马达倾斜插入。

　　③将马达固定在减速机上，并按指定的扭矩将螺栓拧紧。参考表1

　　④使用扭矩扳手等工具，按指定的扭矩将输入轴的固定螺栓柠紧。参考表2

　　⑤盖上橡皮帽。安装到此结束。

　　表1

　　表2

　　带键槽式马达的键取下后，可以像上述无键马达一样安装。无需担心会滑动。

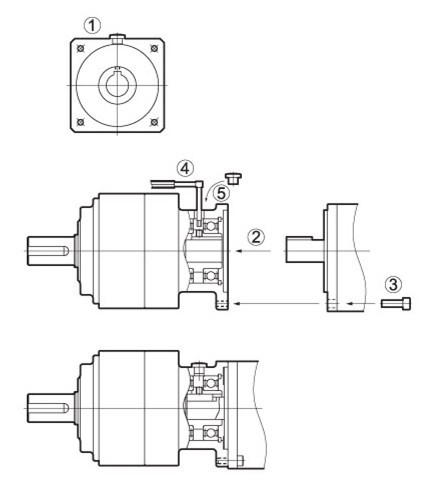

　　2、安装带键槽马达VRKF规格

　　①取下橡皮帽，转动输入轴，使螺栓头和橡皮帽的孔吻合。

　　②在马达轴上涂上防烧结剂(二氧化钼等)，并将键与键槽对上后平稳地插入输出轴(请确保不受阻塞地顺畅的插入)。请务必注意不要让马达倾斜插入。

　　③将马达安装在减速机上，并按指定的扭矩将螺栓拧紧。参考表3

　　④使用扭矩扳手等工具按指定的扭矩将输入轴的固定螺栓拧紧，并确认键已被压紧。参考表2

　　⑤盖上橡皮帽。安装到此结束。

　　表3

　　■减速机的安装

　　将减速机安装在设备上时，请在确认安装现平坦且无毛刺等后，使用扭矩扳手等工具按指定的扭矩用螺栓将其固定。参考表4

　　表4

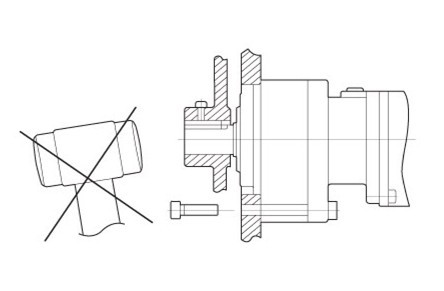

　　■连接输出轴

　　注意事项：

　　1、在输出轴上安装耦合器、滑轮等时，请勿在输出轴上施加过大的轴向负荷。

　　2、请勿使用强力将轴敲入，以免使轴承或减速机内部受到损伤。

　　3、安装的耦合器等的轴和键槽如有较大松动，可能会导致设备烧毁，安装时请充分注意。

　　4、安装耦合器时，请使用固定螺来将键固定住。

　　5、连接时请充分高校轴心。
